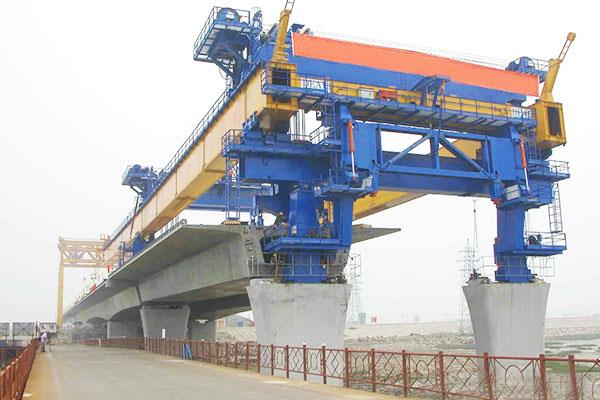

100t 160t 200t Trussed Type Bridge Segmental Box Girder Launching
El segmento prefabricado de puente prefabricado abarca el proceso de construcción de ensamblajes. El principio es dividir la superestructura del puente en varios segmentos estándar. Después de que el sitio prefabricado se empareja y prefabrican, se utiliza un equipo especial de ensamblaje, como las máquinas de montaje de puentes en el sitio, para tender un puente sobre la estructura inferior del puente. , Agrupación secuencial y bloque por bloque, aplicando el pretensado al mismo tiempo para convertirla en una estructura integral, y la instalación paso a paso y transversal a lo largo de una dirección de instalación predeterminada.
Descripción
El segmento prefabricado de puente prefabricado abarca el proceso de construcción de ensamblajes. El principio es dividir la superestructura del puente en varios segmentos estándar. Después de que el sitio prefabricado se empareja y prefabrican, se utiliza un equipo especial de ensamblaje, como las máquinas de montaje de puentes en el sitio, para tender un puente sobre la estructura inferior del puente. , Agrupación secuencial y bloque por bloque, aplicando el pretensado al mismo tiempo para convertirla en una estructura integral, y la instalación paso a paso y transversal a lo largo de una dirección de instalación predeterminada.
| Parámetros de la máquina | Mecanismo de elevación | Trolley Mecanismo de viaje | |||
| Estructura | Tipo de armadura | Capacidad | 50 + 50t | Modo de operación | unidad de rueda acoplada |
| Clase obrera | A3 | Lapso | 45m | Velocidad de desplazamiento | 2m / min |
| Max. Presión del viento durante el trabajo | 300 | Altura de elevación | 7.5m | Velocidad de viaje lognitudinal | 3.14m / min |
| Max. Presión del viento durante el trabajo | 800 | Velocidad de elevación | 0.8 / min | atravesando reductor | BLD31-289-1.5KW × 4 |
| Placa de acero | Q345B | Sistema de trabajo | A3 | Reductor de viajes lognitudinales. | BLD31-187-1.5KW × 4 |
| Poder | alrededor de 50KW | Motor | YZR160L-6 11KW | Ángulo máximo de puente inclinado | 45 ° |
| Peso muerto del carro | 8T | Reductor | ZQ350-48.75-3 | Observación: 1. Fuente de energía: trifásica 380VAC 50hz, 2. Temperatura de trabajo: -25-40 ° C, | |
| Peso muerto de la grulla | Alrededor de 90T | Freno | YWZ-300/45 | ||
| Dimensión exterior | 52000 × 7500 × 8500 | Tambor | 500mm | ||
| Limitador de sobrecarga | XC-II | Polea | 350mm | ||
| Abrazadera de carril de la grúa | DH-0101 | Múltiples de cable | 12 | ||
| Escalada longitudinal | 0.06 | Límite de cambio | Lx7-1 | ||
| Escalada horizontal | 0.03 | ||||
