Proyecto de construcción de grúa lanzagranadas

Capacidad de carga nominal: 50t-200t

Max. Altura de elevación: 32 m

Luz: 30 m

Envíeconsulta

Descripción

proyecto de construcción grúa lanzagranadas

Descripción básica deproyecto de construcción grúa lanzagranadas

架桥机_r4_c1_看图王

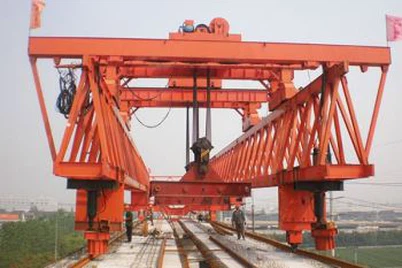

La grúa de viga lanzadora se utiliza para erigir vigas de caja de hormigón para líneas ferroviarias de pasajeros de alta velocidad (250 km, 350 km). Esta máquina es adecuada para vigas de luz igual o vigas de luz diferente que pueden ser de 20 m, 24 my 32 m, 50 m. La parte trasera tiene dos soportes.

1.La máquina de montaje de vigas de puentes consta de la viga principal, la grúa, las patas delanteras, las patas traseras, el cilindro de la pata delantera, el cilindro de la pata trasera y la conexión transversal de las patas delanteras, medias y traseras. La parte de control se compone de sistema hidráulico y sistema de control eléctrico.

2.Aplicación: Este producto se puede utilizar no solo en la construcción simple, sino también para cumplir con los requisitos de construcción de pendientes de carreteras de montaña, puentes curvos de radio pequeño, puentes oblicuos y puentes de túneles.

Dibujo esquemático de la grúa lanzadora de vigas del proyecto de construcción
Bridge launching girder 180T beam launcher machine for erecting concrete girders

Parámetro técnico principal

Lapso	50m			40m		30m
Escribe	QJ200 / 50	QJ180 / 50	QJ160 / 50	QJ140 / 40	QJ120 / 40	QJ100 / 30	QJ80 / 30
Capacidad nominal	200t	180t	160t	140t	120t	100t	60t
Tramo del puente	30-50m			20-40m		20-30m
Max. Pendiente	Pendiente longitudinal< 5%="" pendiente=""><>
Velocidad de elevación	0,41 m / min	0,45 m / min	0,5 m / min	0,56 m / min	0,65 m / min	0,75 m / min	0,9 m / min
Velocidad longitudinal del carro	3 m / min
Velocidad transversal del carro	3 m / min
Velocidad longitudinal del carro de la grúa	3 m / min
Velocidad de desplazamiento transversal del lado de la grúa	3 m / min
Ángulo de puente inclinado adaptable	0~45°
Radio de puente curvo adaptable	400m			300m		200m

Características principales del proyecto de construcción de grúa lanzadora de vigas.

1. buena estabilidad, alta eficiencia, seguridad y confiabilidad;
2.Baja deflexión y alta rigidez;
3. Ajuste conveniente del intervalo variable y operación conveniente;
4. Conexión de clavija única, firme y confiable, fácil de instalar;

5. Superficie de fractura tipo A, viga continua con centro de gravedad bajo, conveniente y confiable;

6. La máquina puede lograr la construcción de vigas con transporte y montaje al mismo tiempo.

Dispositivos de seguridad de proyecto de construcción grúa lanzagranadas

1. Protección contra sobrecargas: si el material está por encima de la capacidad, la grúa dará una advertencia aguda para protegerse.
2. Freno de emergencia: si el personal de operación encuentra alguna situación de emergencia, podríamos iniciar el sistema de freno de emergencia para proteger el tesoro relacionado.
3. Método de control: control de la habitación o control remoto para evitar lesiones al personal de operación
4. Motor de elevación principal: con protección térmica y protección de moneda.

Aviso de consulta! ! !

Si desea realizar una consulta sobre nuestra grúa pórtico de viga de lanzamiento, confirme con nosotros los detalles a continuación. Entonces le cotizaremos un precio adecuado más rápidamente.

1. ¿Capacidad de elevación?
2.pago?
3.¿altura?
4. ¿Fuente de alimentación en su local?
5. ¿Puerto más cercano?
6. ¿Qué tipo de mercancías levantará esta grúa?
